[Kubernetes w/ EKS] Managing TLS/SSL Certificates with cert-manager

0. Overview

필요에 따라 Kubernetes Ingress나 Gateway API 레벨에서 TLS Termination을 해야할 상황이 있을 수 있다. 여러가지 이유가 있겠지만, 보통 아래의 경우일 것이다.

• Trust Boundary 정책에 TLS Termination이 Kubernetes 보안 경계 내부에 있어야 하거나 End-to-End, mTLS 암호화가 필수적인 경우
• 또는 규제 산업으로 인해 클러스터(조직) 내부에서 TLS/SSL 인증서를 소유해야하는 등등

이 포스팅에서는 Kubernetes에서 TLS Termination을 위한 TLS/SSL 인증서 관리에 대해서 Kubernetes 네이티브 오브젝트를 사용하는 방법과 그 한계와 단점, 그리고 cert-manager를 이용한 방법(사실상 표준)에 대해 다뤄보겠다.

물론 Ingress나 Gateway API의 Controller를 AWS LoadBalancer Controller로 둔다면 AWS ACM을 사용해볼 수도 있으나, 앞서 설명하였듯 클라우드 벤더가 아닌 Kubernetes에서 TLS Termination이 필요한 경우가 있다.

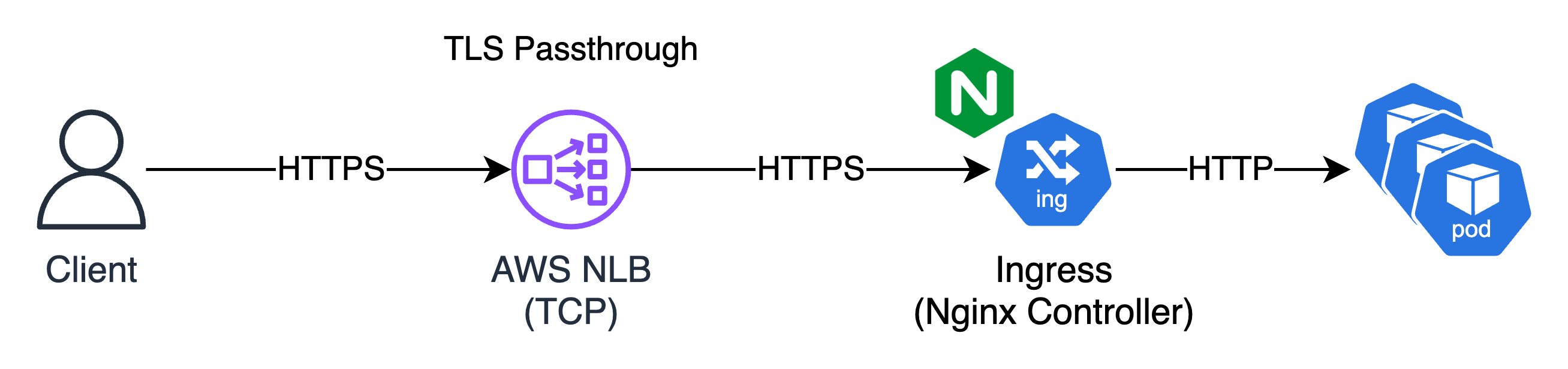

실습에서는 Nginx Ingress Controller를 사용하고, AWS NLB는 TLS Passthrough가 되도록 설정하겠다.

1. Kubernetes Native Objects

Kubernetes에서 네이티브 오브젝트로 TLS/SSL 인증서를 관리하는 방법은 kubernetes.io/tls 타입의 Secret을 사용하는 것이 대표적이다. 이 Secret은 아래와 같이 생겼다.

apiVersion: v1
kind: Secret
metadata:
  name: tls-demo
type: kubernetes.io/tls
data:
  tls.crt: |
    MIIC2DCCAcCgAwIBAgIBATANBgkqh...
  tls.key: |
    MIIEpgIBAAKCAQEA7yn3bRHQ5FHMQ...

인증서 체인(tls.crt)과 개인 키(tls.key)가 포함된 X.509 인증서를 생성해야 하는데, 특정 도메인(host)을 연결하지 않고 NLB 주소로만 간단하게 테스트를 하기 위해 Passthrough NLB를 먼저 프로비저닝하고 X.509 인증서를 생성하도록 하겠다. (NLB 주소를 SAN으로 넣는건 권장하지 않는다.)

(1) EKS Cluster

사용할 EKS Cluster는 아래와 같이 eksctl로 구성한다. (ClusterConfig)

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
  name: demo-cluster
  region: ap-northeast-2
  version: "1.33"
vpc:
  cidr: 10.1.0.0/16
  nat:
    gateway: Single
iam:
  withOIDC: true
managedNodeGroups:
  - name: ng-1
    instanceType: t3.medium
    desiredCapacity: 1
    privateNetworking: false
    iam:
      withAddonPolicies:
        ebs: true

eksctl create cluster -f cluster.yaml
kubectl get nodes -o wide

(2) Deployment, Service

예제로 사용할 Deployment 리소스와 Service 리소스는 아래와 같다.

# application.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: echo
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: echo
  template:
    metadata:
      labels:
        app: echo
    spec:
      containers:
      - name: echo
        image: ealen/echo-server
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: echo-svc
  namespace: default
spec:
  selector:
    app: echo
  ports:
  - port: 80
    targetPort: 80

kubectl apply -f app.yaml

(3) Nginx Ingress Controller

Nginx Ingress Controller에 대한 유지보수는 2026년 3월까지 진행되고, 이후 유지보수가 종료된다. [참고 1] [참고 2]

기존의 Helm Chart나 Nginx Ingress Controller로 운영중이던 서비스가 종료되는건 아니지만 보안 취약점 대응이나 버그 수정 등의 작업이 진행되지 않는다.

때문에 Gateway API로 마이그레이션을 권장하고 있지만, 이 포스팅에선 실습을 위해 Nginx Ingress Controller를 그대로 사용할 예정이다.

Nginx Ingress Controller는 Helm Chart를 통해서 설치할 예정인데, values는 아래와 같다.

# values.yaml

controller:
  ingressClassResource:
    name: nginx
    enabled: true
    default: true
  service:
    type: LoadBalancer
    annotations:
      service.beta.kubernetes.io/aws-load-balancer-type: "nlb"
      service.beta.kubernetes.io/aws-load-balancer-backend-protocol: "tcp"
      service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: "ip"
      service.beta.kubernetes.io/aws-load-balancer-scheme: "internet-facing"
    ports:
	  http: 80
      https: 443
  config:
    ssl-redirect: "true"

여기서 Service를 LoadBalancer, 컨트롤러는 AWS NLB로 구성하고 프로토콜은 TCP로 구성한다. 이렇게 하면 HTTPS 요청이 와도 TLS Termination이 처리되지 않고 Passthrough 된다.

helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
helm repo update

helm install ingress-nginx ingress-nginx/ingress-nginx \
  -n ingress-nginx \
  --create-namespace \
  -f values.yaml

명령어 실행이 완료되었다면 아래와 같은 명령어를 통해 NLB 주소를 확인해보자

> kubectl get svc -n ingress-nginx

NAME                                 TYPE           CLUSTER-IP      EXTERNAL-IP                                                                          PORT(S)                      AGE
ingress-nginx-controller             LoadBalancer   172.20.107.60   a071b61083c384e84819a1d27f4050e9-433acf7b26e84c96.elb.ap-northeast-2.amazonaws.com   80:32028/TCP,443:31307/TCP   34s

NLB_DNS=a071b61083c384e84819a1d27f4050e9-433acf7b26e84c96.elb.ap-northeast-2.amazonaws.com

필자는 위와 같은 주소가 나왔는데, 이후 편의를 위해 변수로 만들어주었다. 다음으로 openssl 명령어를 통해 X.509 인증서를 만들도록 하겠다.

(4) X.509 Certificate

아래와 같은 명령어로 X.509 인증서를 생성하도록 하자. NLB를 먼저 프로비저닝 했던 이유도 인증서 SAN에 NLB 주소를 지정하기 위함이다.

openssl genrsa -out key.pem 2048
openssl req -new -key key.pem -out csr.pem \
  -subj "/C=KR/ST=Seoul/L=Seoul/O=Lab/OU=TLS/CN=nginx"
openssl x509 -req \
  -in csr.pem \
  -signkey key.pem \
  -out crt.pem \
  -days 365 \
  -extfile <(cat <<EOF
subjectAltName=DNS:$NLB_DNS
EOF
)

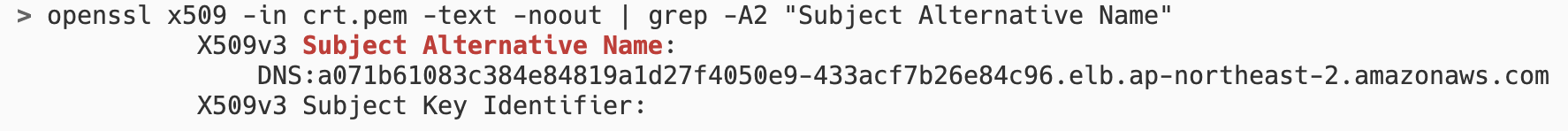

명령어 실행이 완료되었다면 2개의 파일이 생겼을텐데, 아래의 명령어로 검증해보도록 하자.

openssl x509 -in crt.pem -text -noout | grep -A2 "Subject Alternative Name"

생성이 완료되었다면 아래의 명렁어로 TLS 타입의 Secret 리소스를 생성하자.

kubectl create secret tls nlb-tls-secret \
  --cert=crt.pem \
  --key=key.pem \
  -n default # Ingress와 TLS Secret은 동일한 네임스페이스에 존재해야 함

# kubectl get secret nlb-tls-secret -n ingress-nginx # 확인

(5) Nginx Ingress

Ingress 리소스는 아래와 같다. spec.tls.hosts와 spec.rules.host는 본인의 NLB 주소로 수정하도록 하자.

# ingress.yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nlb-tls-ingress
  namespace: default
spec:
  ingressClassName: nginx
  tls:
  - hosts:
    - a071b61083c384e84819a1d27f4050e9-433acf7b26e84c96.elb.ap-northeast-2.amazonaws.com
    secretName: nlb-tls-secret
  rules:
  - host: a071b61083c384e84819a1d27f4050e9-433acf7b26e84c96.elb.ap-northeast-2.amazonaws.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: echo-svc
            port:
              number: 80

kubectl apply -f ingress.yaml

(6) Testing

이제 브라우저에서 NLB 주소로 접속해보자. 그럼 Nginx로 인해 자동으로 HTTP to HTTPS로 리다이렉트가 된다. 하지만 접속 시 아래와 같이 경고 안내가 나오는 것을 확인해볼 수 있다.

여기서 인증서 세부사항을 보면 아래와 같이 우리가 만들었던(Self Signed) 인증서가 보여지는 것을 확인할 수 있다.

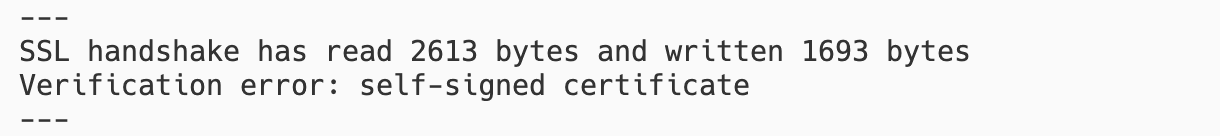

그럼에도 에러가 발생하는 이유는 Self Signed 인증서이기 때문인데, openssl s_client -connect $NLB_DNS:443 -servername $NLB_DNS 명령어를 통해서 테스트해봐도 Self Signed라면서 에러를 반환하는 것을 확인해볼 수 있다.

다만 SSL Handshake는 잘 되는 것도 확인해볼 수 있다. (Kubernetes/Ingress 레벨에서 TLS Termination이 동작하는지 확인하기 위한 PoC 였음)

때문에 Self Signed 인증서가 아닌 공인 CA(인증 기관)를 사용해야 하고, 이는 이후의 cert-manager를 다룰 때 Let's Encrypt CA로 실습해보겠다.

2. What is cert-manager ?

앞선 문제는 Self Signed 인증서였기 때문이지만, Kubernetes 네이티브 리소스(TLS Secret 등)로 관리하였을 때 발생하는 여러 문제가 있다.

• 인증서 갱신의 자동화 부재 — 인증서는 비교적 자주 만료가 될 수 있고, 이는 수동으로 갱신해야함.
• CA 연동 시 복잡함 — Let's Encrypt(ACME)나 Vault 등의 외부 발급 기관과 연동하는데 있어 복잡함이 있음.
• 표준화의 어려움 등등..

그래서 Kubernetes에선 일반적으로 직접 TLS/SSL 인증서를 관리하지 않고, cert-manager를 사용한다. cert-manager는 TLS/SSL 인증서를 발급/갱신/배포 과정을 CRD와 Operator로 자동화하는 도구이다.

• 인증서 발급 자동화 — ACME(Let's Encrypt 등)나 사내 CA, Vault 등의 다양한 Issuer 제공
• 인증서 갱신 자동화 — 만료 이전 자동 재발급 및 Secret 업데이트 등
• ACME 챌린지 처리 자동화 — Order/Challenge 리소스를 통한 도메인 소유권 검증
• Certificate, Issuer/ClusterIssuer, CertificateRequest, (ACME) Order/Challenge 등의 CRD 제공

3. cert-manager Components

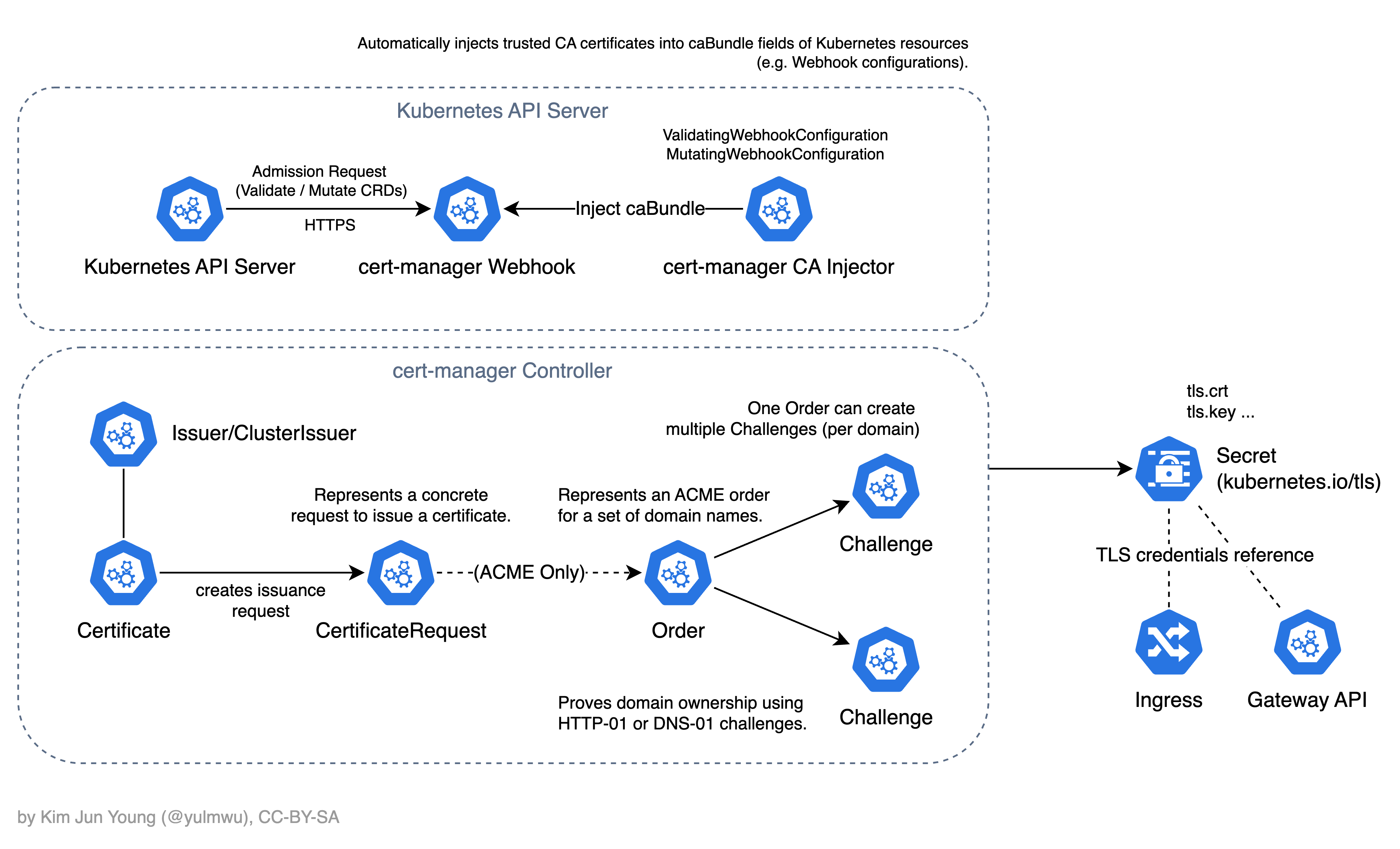

실습을 하기 전 cert-manager의 주요 컴포넌트를 알아보고 넘어가도록 하겠다. 공식적으로 제공하는 쓸만한 다이어그램이 없어서 직접 제작하였고, 각 요소 별 역할을 짧게 적어두었으니 참고하자.

Webhook, CA Injector

Kubernetes API 서버와 연결된 cert-manager Webhook은 cert-manager 관련 CRD 리소스 생성 시 유효성 검사(Validating)나 변환(Mutating)과 같은 Admission Webhook이다.

Kubernetes 리소스들 중에는 caBundle와 같은 필드에 신뢰할 CA 인증서를 필요로 하는 경우가 있다.

대표적으로 Cert-manager Webhook(정확히는 ValidatingWebhookConfiguration, MutatingWebhookConfiguration)이나 APIService 등에서 Kubernetes 내부적으로 HTTPS 통신을 위해 caBundle이 필요한 경우인데, cert-manager의 CA Injector가 이를 자동으로 구성한다. 이는 애플리케이션의 TLS/SSL 인증서(웹 서비스용) 와는 다른 용도이다.

Controller, CRDs

cert-manager 또한 하나의 Operator이기 때문에 Controller 패턴을 사용한다. cert-manager CRD 리소스를 Reconcile하는데, 최종적으로는 네이티브 오브젝트인 kuberetes.io/tls 타입의 Secret 리소스를 생성한다.

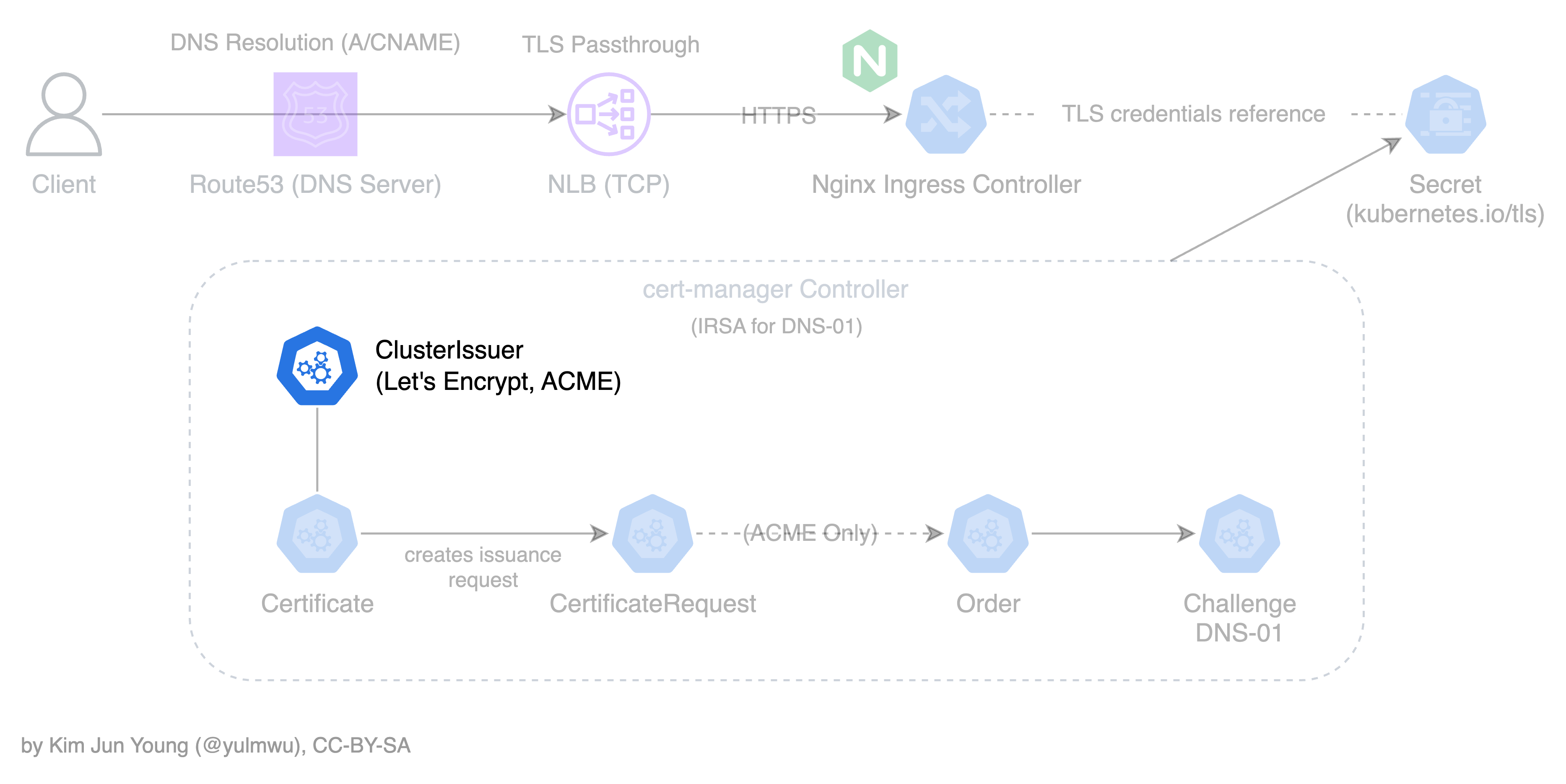

CRD 중 어디에서 인증서 발급 방식 정의하는 Issuer 또는 ClusterIssuer(클러스터 전체)가 있다. 이는 아래와 같은 발급 기관을 사용할 수 있다. 이 포스팅에서는 Let's Encrypt를 사용해보겠다.

• ACME(대표적인 Let's Encrypt 등)
• 사내 CA(Self Signed 또는 자체적인 PKI)
• Vault, Venafi 등등

Certificate CRD는 어떠한 도메인에 대한 인증서를 어떠한 스펙으로 구성할지를 정의하는 리소스이다. 어떤 Secret에 저장할지(spec.secretName), 어떤 도메인(SAN)으로 발급할지, 어떤 Issuer를 사용할지(spec.issuerRef), 갱신 정책 등을 지정한다.

이러한 Certificate를 바탕으로 CertificateRequest 리소스를 생성하는데, TLS/SSL 인증서를 발급받기 위해 인증 기관(CA)에 제출하는 요청으로 CSR(Certificate Signing Request)과 같은 정보가 포함된다. (자세한 동작 과정은 공식 문서를 참고하자.)

마지막으로 ACME 프로토콜 사용 시 도메인 소유 검증을 위한 Order 및 Challenge 리소스를 생성하게 되고, ACME Challenge에서는 HTTP-01 방식과 DNS-01 방식을 지원한다. 그리고 이 모든 과정을 cert-manager가 컨트롤하게 되는 것이다.

4. cert-manager Demo

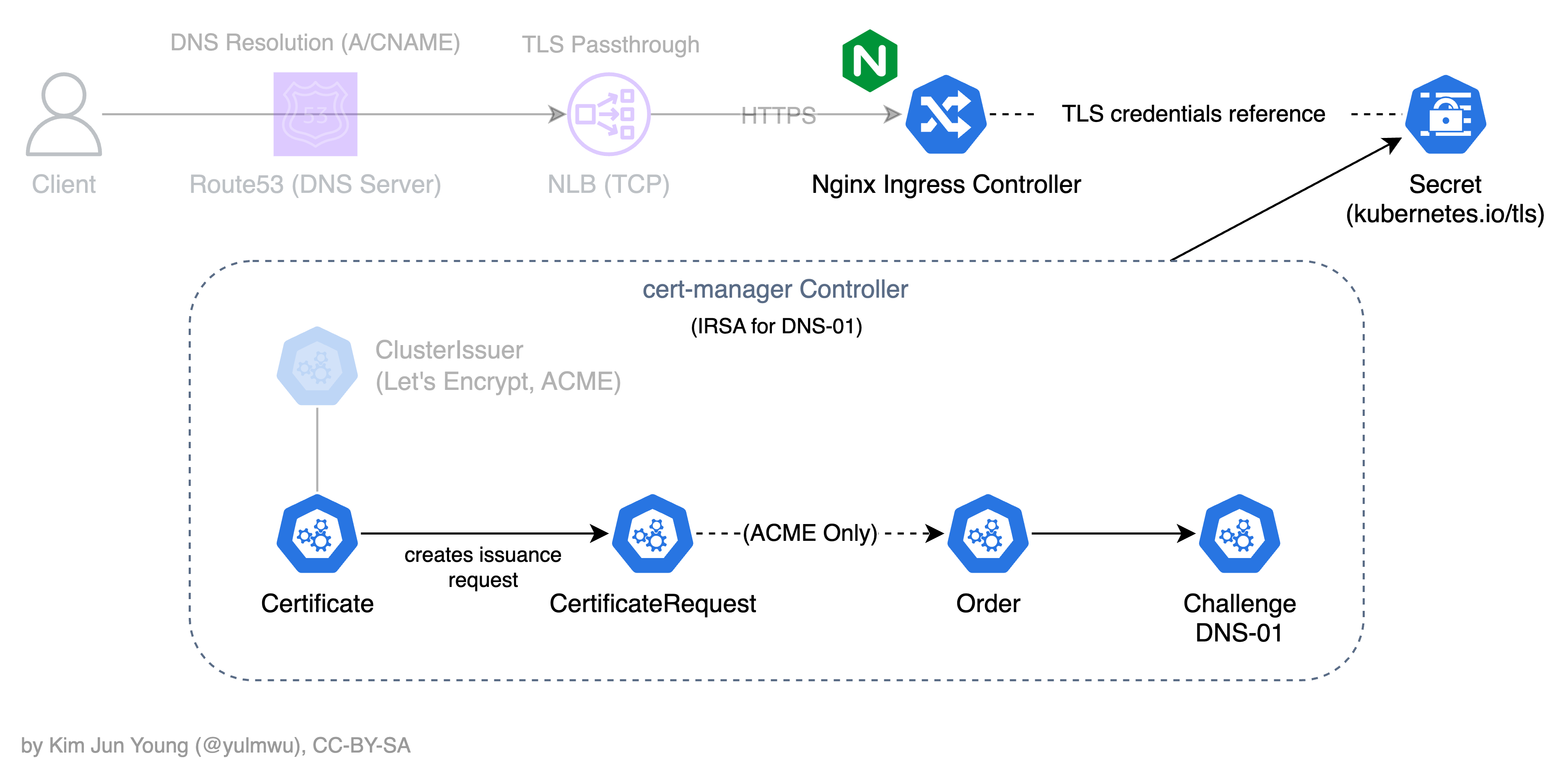

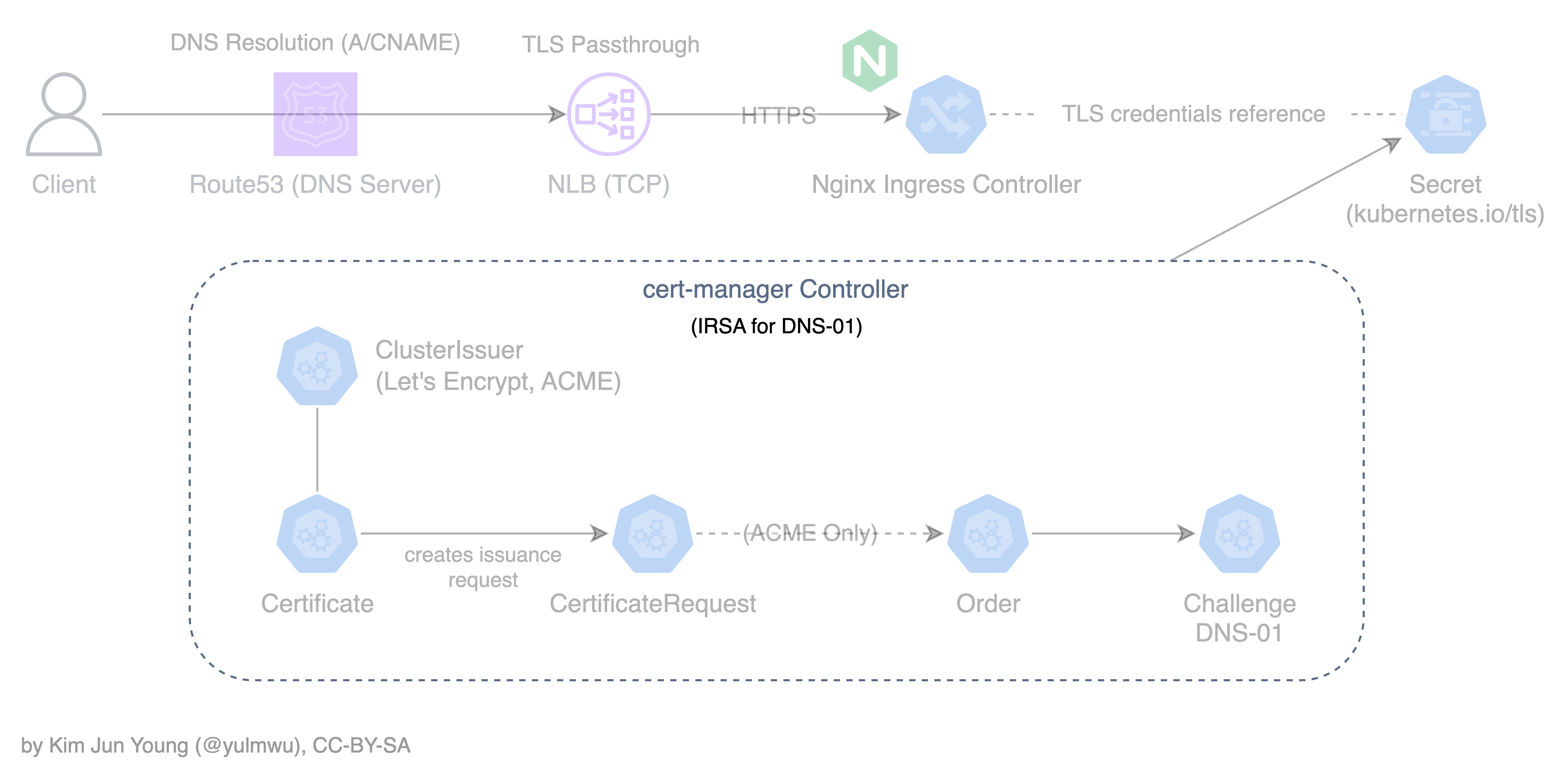

실습은 마찬가지로 AWS NLB(TLS Passthrough) 및 Nginx Ingress Controller를 사용하며, Issuer는 Let's Encrypt(ACME) 및 DNS-01 방식, 도메인 서버는 AWS Route53을 사용해보겠다.

Cloudflare(No Proxied, DNS Only)를 사용할 수도 있지만, EKS 환경에선 IRSA를 통해 Route53과 통합되기 쉬우니 Route53을 사용하였다. cert-manager 공식적으로 Route53 및 Cloudflare 등을 지원하니 필요시 참고하자.

실습에서 사용할 도메인은 rlawnsdud.shop이며, FQDN은 demo.rlawnsdud.shop이다. 또한 클러스터와 애플리케이션(application.yaml), Ingress values.yaml 및 설치 방법은 아까와 동일하니 생략하도록 하겠다.

---

(1) Route53 Hosted Zone and NLB Record

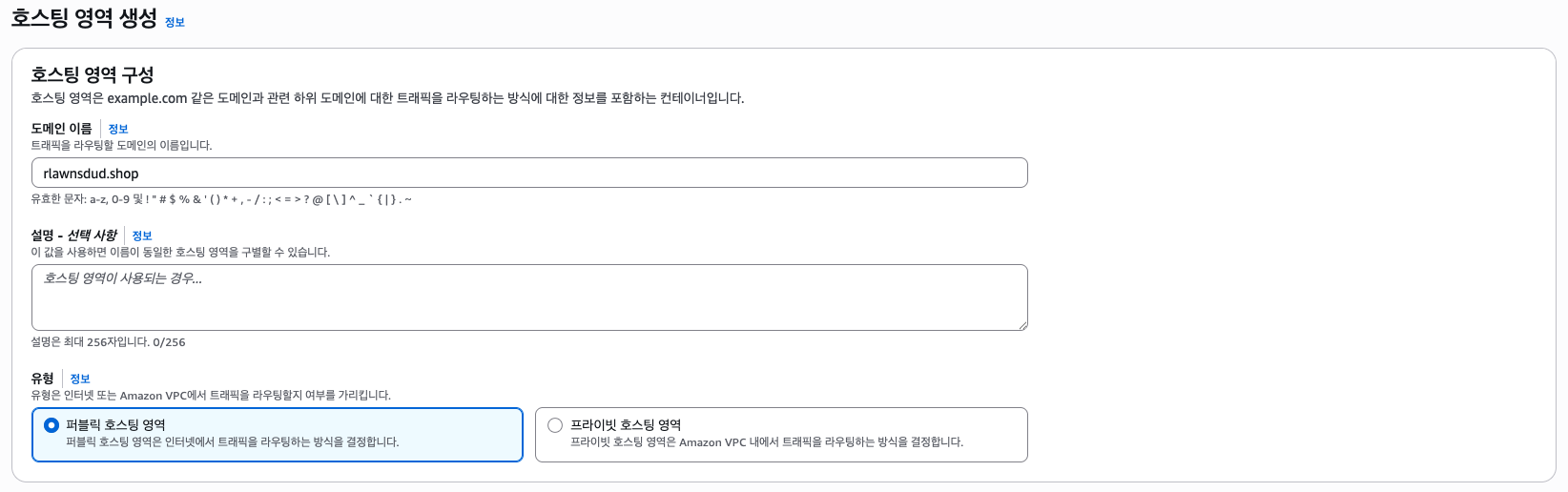

Route53 DNS 서버를 사용하기 위해서는 호스팅 영역(Hosted Zone)이 필요하다. Cloudflare와는 다르게 추가적인 요금이 발생할 수 있으니 참고하도록 하고, 아래와 같이 퍼블릭 호스팅 영역을 생성하자.

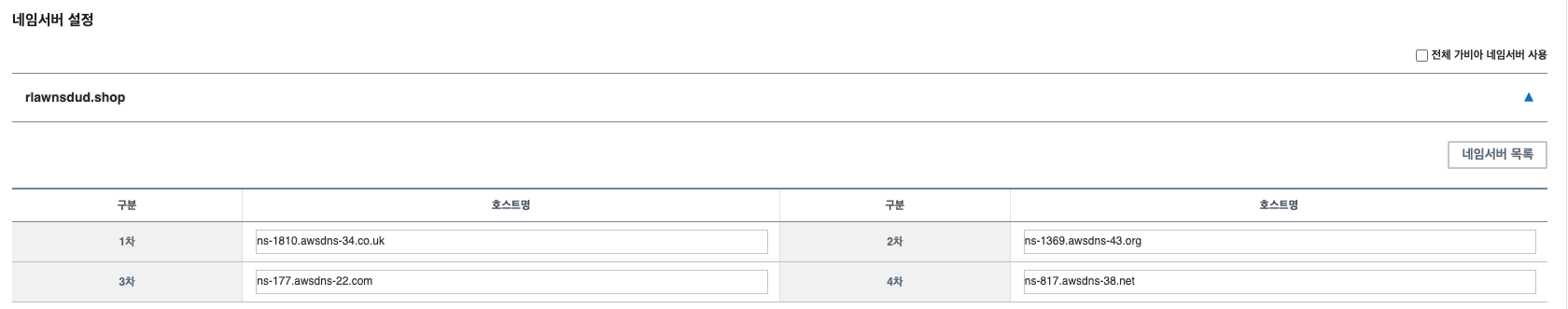

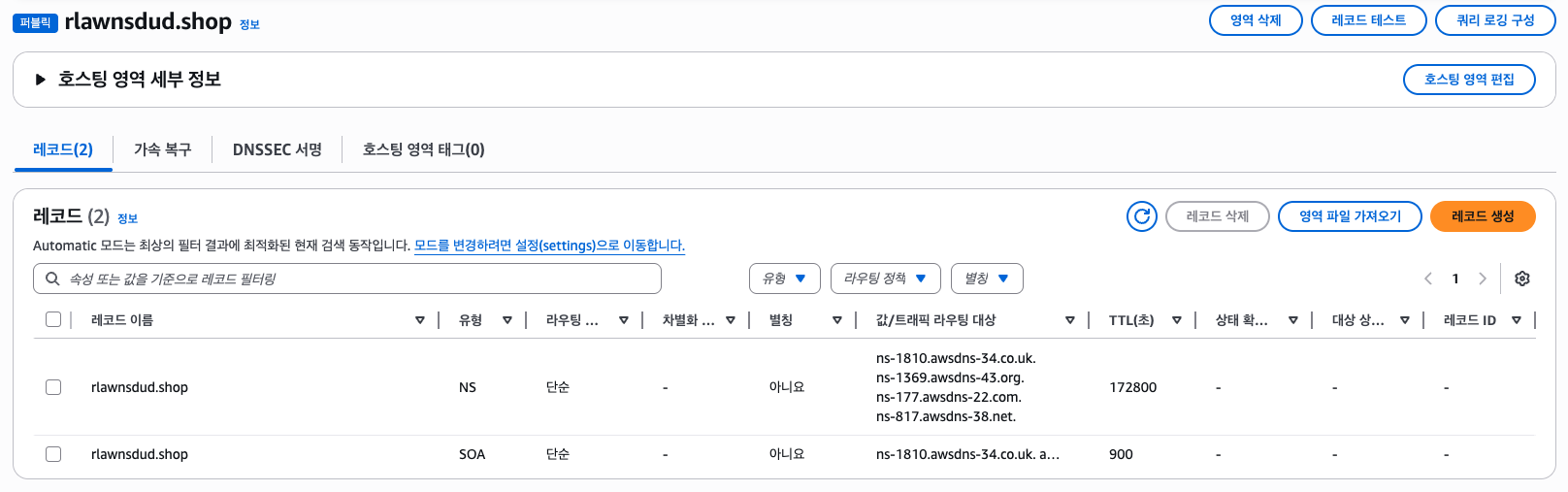

생성이 완료되었다면 아래와 같이 네임 서버 주소를 제공해주는데, 이를 복사하고 도메인 업체에서 네임 서버를 변경하도록 하자. 적용되는데 시간이 오래걸릴 수 있다.

---

Helm Chart를 통해 Nginx Ingress Controller를 설치하였다면, 마찬가지로 아래의 명령어를 통해 NLB 주소를 얻을 수 있다.

> kubectl get svc -n ingress-nginx -w
NAME                                 TYPE           CLUSTER-IP      EXTERNAL-IP                                                                          PORT(S)                      AGE
ingress-nginx-controller             LoadBalancer   172.20.49.176   ae9b30d9bd40447f3a4507cd2bffdc14-f86832c25ee1bbb4.elb.ap-northeast-2.amazonaws.com   80:31605/TCP,443:30486/TCP   30s

NLB_DNS=ae9b30d9bd40447f3a4507cd2bffdc14-f86832c25ee1bbb4.elb.ap-northeast-2.amazonaws.com

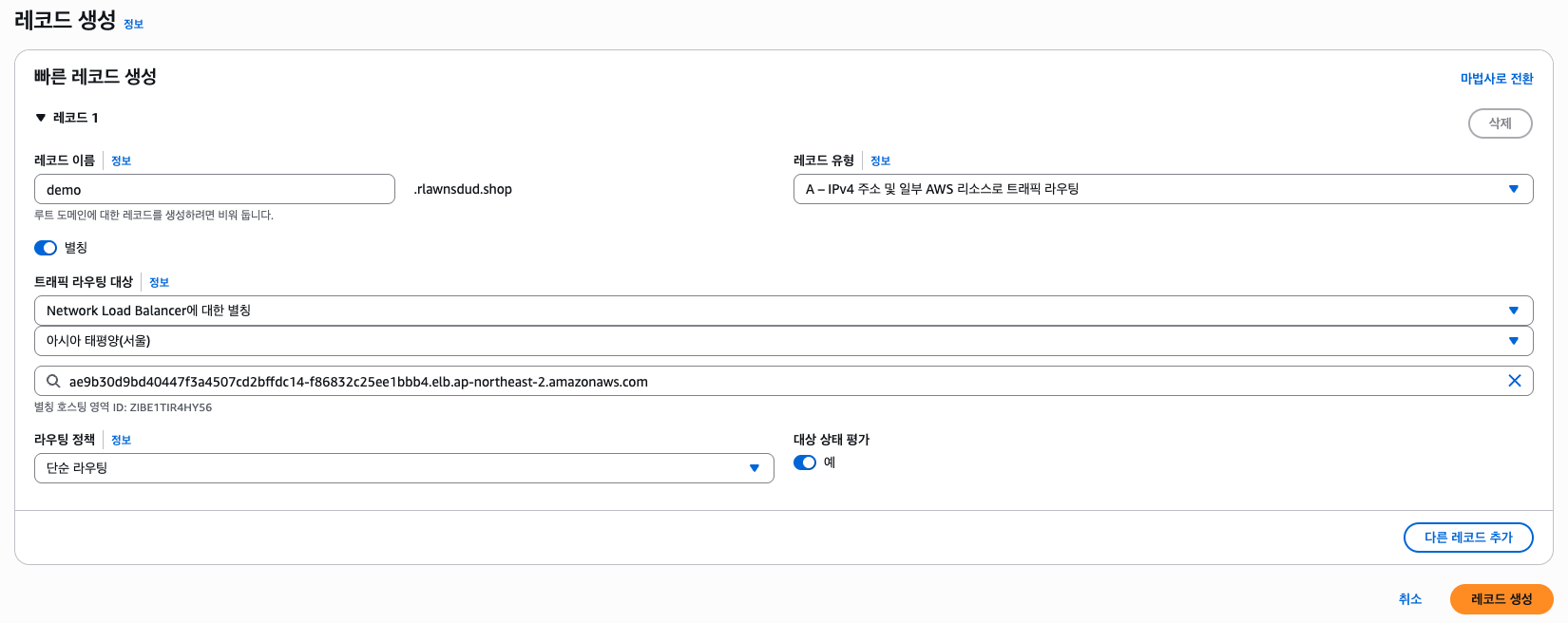

위 주소를 레코드로 등록하는데, CNAME으로 등록해도 되고 A 레코드에 별칭을 구성하여 등록할 수도 있다. (이는 AWS 자체 기능이다.)

(2) cert-manager Helm Chart

마찬가지로 cert-manager도 Helm Chart로 설치할 수 있다. 아래의 명령어로 cert-manager를 설치하자.

helm install cert-manager oci://quay.io/jetstack/charts/cert-manager \
  --version v1.19.2 \
  --namespace cert-manager --create-namespace \
  --set crds.enabled=true

추가적으로 Route53 레코드를 조작하기 위한 IAM 권한이 필요한데, OIDC에 IAM 권한을 붙이자.

cert-manager-route53-policy.json:

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": "route53:GetChange",
      "Resource": "arn:aws:route53:::change/*"
    },
    {
      "Effect": "Allow",
      "Action": [
        "route53:ChangeResourceRecordSets",
        "route53:ListResourceRecordSets"
      ],
      "Resource": "arn:aws:route53:::hostedzone/Z0136818OELW4IM10AE4"
    },
    {
      "Effect": "Allow",
      "Action": "route53:ListHostedZonesByName",
      "Resource": "*"
    }
  ]
}

AWS_ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text)

aws iam create-policy \
  --policy-name cert-manager-route53-policy \
  --policy-document file://cert-manager-route53-policy.json

eksctl create iamserviceaccount \
  --cluster demo-cluster \
  --namespace cert-manager \
  --name cert-manager \
  --attach-policy-arn "arn:aws:iam::${AWS_ACCOUNT_ID}:policy/cert-manager-route53-policy" \
  --approve \
  --override-existing-serviceaccounts

kubectl -n cert-manager rollout restart deploy cert-manager

kubectl -n cert-manager get sa cert-manager -o yaml | yq '.metadata.annotations'

(3) ClusterIssuer

다음으로 cert-manager CRD인 ClusterIssuer를 아래와 같이 구성하자. < > 필드는 직접 수정해야 한다. ClusterIssuer(또는 Issuer)에서 CA를 구성할 수 있다. 여기서는 ACME Let's Encrypt를 사용하였다.

# clusterissuer-staging.yaml

apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
  name: letsencrypt-staging
spec:
  acme:
    server: https://acme-staging-v02.api.letsencrypt.org/directory
    email: <메일 주소>
    privateKeySecretRef:
      name: letsencrypt-staging-account-key
    solvers:
    - selector:
        dnsZones:
        - rlawnsdud.shop
      dns01:
        route53:
          region: us-east-1
          hostedZoneID: <Route53 호스팅 영역 ID>

kubectl apply -f cert-manager/clusterissuer-staging.yaml
# kubectl -n cert-manager get secret letsencrypt-staging-account-key

(4) Ingress

Ingress 매니페스트에서 변경할 부분은 metadata.annotations의 cert-manager.io/cluster-issuer 어노테이션과 hosts, host 필드이다.

cert-manager.io/cluster-issuer 어노테이션은 ingress-shim을 통해 자동으로 TLS/SSL 인증서를 발급받고 관리할 수 있도록 한다. (즉 Certificate 리소스를 자동으로 만들어줌)

# ingress.yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nlb-tls-ingress
  namespace: default
  annotations:
    cert-manager.io/cluster-issuer: letsencrypt-staging # Ingress-shim
spec:
  ingressClassName: nginx
  tls:
  - hosts:
    - demo.rlawnsdud.shop
    secretName: demo-rlawnsdud-shop-tls
  rules:
  - host: demo.rlawnsdud.shop
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: echo-svc
            port:
              number: 80

kubectl apply -f cert-manager/ingress.yaml

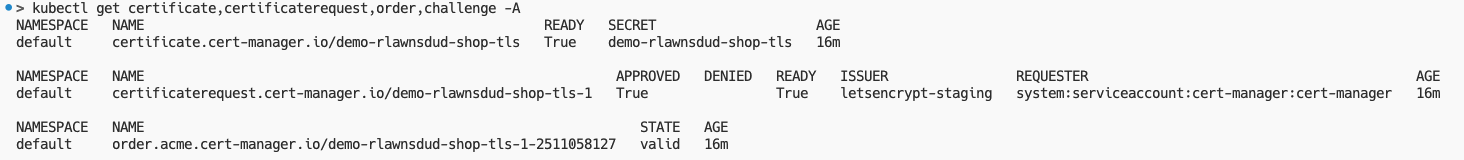

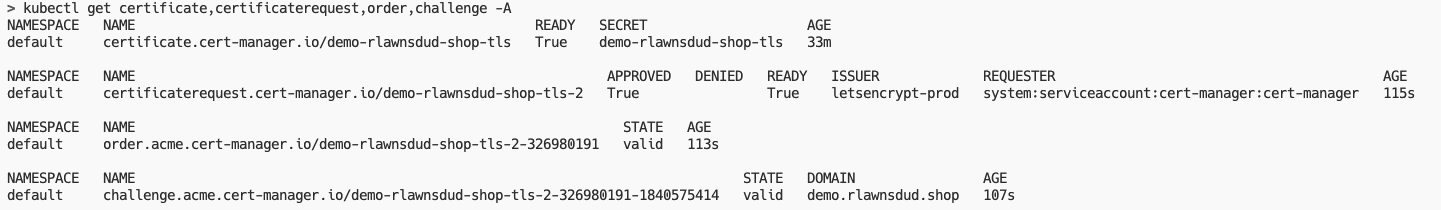

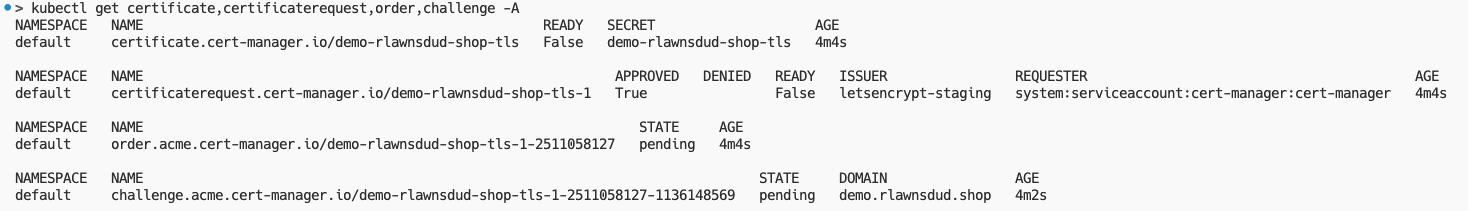

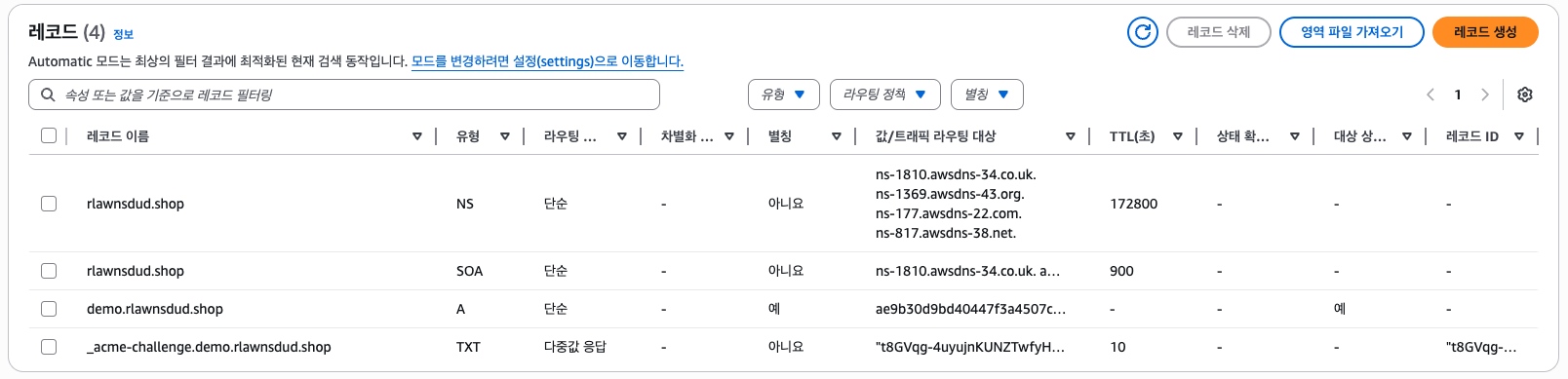

이제 kubectl get certificate,certificaterequest,order,challenge -A 명령어를 통해 cert-manager 관련 CRD 리소스 상태를 확인해보자.

필자는 DNS 네임 서버 변경 및 전파 시간으로 인해 Pending 상태가 오래 지속되었는데, 보통은 2~3분이면 Valid 상태로 된다. 중간에 _acme-challenge TXT 레코드가 추가되는데, 검증 후 바로 삭제된다.

(5) Testing

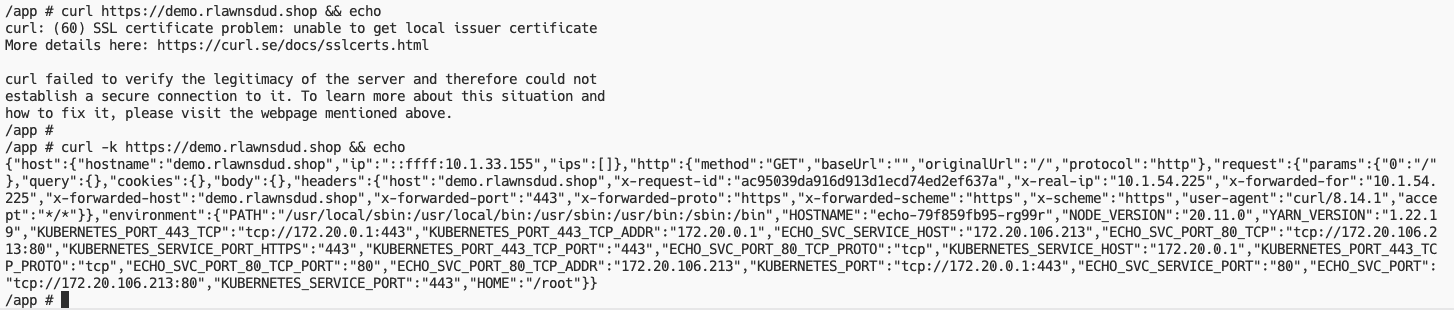

이제 demo.rlawnsdud.shop으로 접속해보자. HTTP로 접속해도 Nginx에 의해 자동으로 HTTPS로 리다이렉트되는데, 스테이징(acme-staging-v02) 인증서라서 경고 메시지가 나타난다. (curl -k 옵션으로 무시 가능)

스테이징 환경을 분리해둔 이유는 Let's Encrypt의 프로덕션 환경에서는 발급/실패 제한이 있고, 이를 반복하면 발급에 제한이 걸릴 수 있다.

하지만 스테이징은 그 제한이 없지만 Fake 체인을 사용하기 때문에 위와 같은 경고 메시지가 나타나는 것이다. 이는 아래와 같은 ClusterIssuer 리소스를 만들고, 프로덕션 환경으로 변경하면 된다. 발급 제한이 있으므로 스테이징 환경에서 동작하는지 확인 후 변경하자.

# clusterissuer-prod.yaml

apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
  name: letsencrypt-prod
spec:
  acme:
    server: https://acme-v02.api.letsencrypt.org/directory
    email: <메일 주소>
    privateKeySecretRef:
      name: letsencrypt-prod-account-key
    solvers:
    - selector:
        dnsZones:
        - rlawnsdud.shop
      dns01:
        route53:
          region: us-east-1
          hostedZoneID: <Route53 호스팅 영역 ID>

kubectl apply -f cert-manager/clusterissuer-prod.yaml
kubectl -n default annotate ingress nlb-tls-ingress \
  cert-manager.io/cluster-issuer=letsencrypt-prod --overwrite

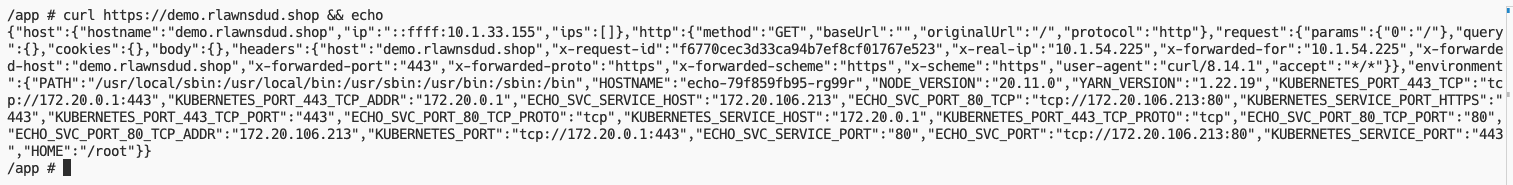

이제 다시 테스트해보자. 그러면 HTTPS TLS/SSL 인증서가 적용되어 경고 없이 응답되는 것을 확인해볼 수 있을 것이다. (이전과 같이 브라우저에서 접속하여 확인하면 좋겠지만, DNS NS 전파 시간이 너무 오래 걸려 curl로 대신하였다.)

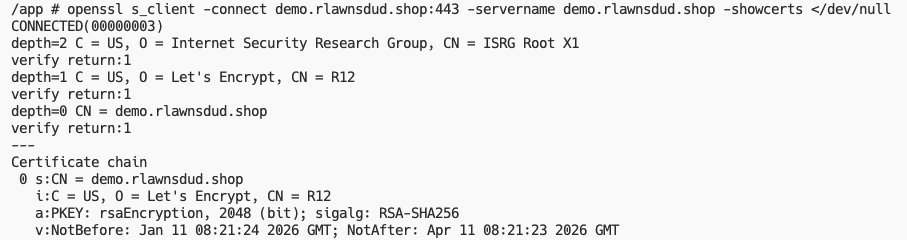

openssl s_client -connect demo.rlawnsdud.shop:443 -servername demo.rlawnsdud.shop -showcerts </dev/null

이렇게 Let's Encrypt ACME 인증서를 사용하는 모습을 볼 수 있고, 만료가 되기 전 자동으로 갱신 또한 진행된다.

이로써 사실상 표준인 cert-manager를 실습해보았다. 사실 웬만하면 클라우드 벤더(AWS 예시)에서 제공하는 TLS/SSL 인증서(ACM 등)를 사용하여 로드밸런서 레벨에서 TLS Termination을 진행해도 무방하지만, 온프레미스 환경이나 환경, 정책 등으로 제한된 환경에서는 이러한 아키텍처로 많이 사용된다.
